一、產品描述：
隨著工業技術的發展，越來越多的行業已經開始執行《金屬夏比沖擊試驗方法》該標準對試樣要求相當嚴格，所以在整個試驗過程中，試樣的加工是否合格會直接影響最終的試驗結果。如果試樣加工質量不合格，那么其試驗結果是不可信的，特別是試樣缺口的微小變化可能會引起試驗結果的巨大陡跳，尤其是在試驗的臨界值時，會引起產品的合格或報廢兩種截然相反的不同結局。為保證試樣缺口的合格，其質量檢驗是一個重要的控制手段，目前，用光學投影放大檢驗是切實可行的方法。

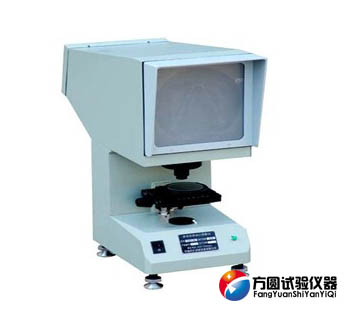

XT-50型沖擊試樣夏比投影儀是我方圓公司根據廣大用戶的實際需要和GB/T299-1994《金屬夏比沖擊試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口加工質量的光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。
二、XT-50型沖擊試樣夏比投影儀工作原理：
本投影儀光源發出的光線經聚光鏡照射到被測物體，再經物鏡將被照射物體放大的輪廓投射到投影屏上。
根據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰的投射到投影儀上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。
三、主要參數：
|
投影屏直徑：
|
180mm
|
|
工作臺尺寸：
|
|
|
方工作臺尺寸：
|
110×125mm
|
|
圓工作臺直徑：
|
90mm
|
|
工作臺玻璃直徑：
|
70mm
|
|
工作臺行程：
|
|
|
縱向：
|
±10mm
|
|
橫向：
|
±10mm
|
|
升降：
|
±12mm（無刻度）
|
|
工作臺轉動范圍：
|
0-360°（無刻度）
|
|
放大倍數：
|
|
|
儀器放大倍率：
|
50X
|
|
物鏡放大倍率：
|
2.5X
|
|
投影物鏡放大倍率：
|
20X
|
|
光源（鹵鎢燈）：
|
12V 100W
|
|
外形尺寸：
|
515×224×603mm（長×寬×高）
|
|
重量：
|
約18Kg
|
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
夏比投影儀的使用注意事項
1、用戶不可自行維修和打開機體,內部電纜零件更換盡量使用原配件。
2、投影機使用時要遠離水或潮濕的地方。
3、注意防塵,可在咨詢專業人員后采取防塵措施。
4、投影機使用需遠離熱源。
5、注意電源電壓的標稱值,機器的地線和電源極性。
6、盡量使用投影機原裝電纜、電線。
7、機器的移動要十分注意,輕拿輕放,運輸注意包裝、防震。
8、投影機使用時,如發現異常情況,先拔掉電源。
9、注意使用后,先使投影機冷卻。
10、投影機不使用時,必須切斷電源。
XT-50沖擊試樣夏比投影儀V型缺口介紹
由于試樣V型缺口要求嚴格（試樣缺口深2mm、呈45o角且試樣缺口尖端要求R0.25±0.25），故在整個試驗過程中，試樣的V型缺口加工是否合格成了關鍵問題，如果試樣缺口的加工質量不合格，那么其試驗的結果是不可信的，特別是R0.25mm缺口尖端的微小變化（其公差帶只有0.25mm）都會引起試驗結果的陡跳，尤其是在試驗的臨界值時會引起產品報廢或合格兩種截然相反的結果。為保證加工出的夏比V型缺口合格，對缺口的加工質量檢驗是一個重要的質量控制手段。
